一、概述

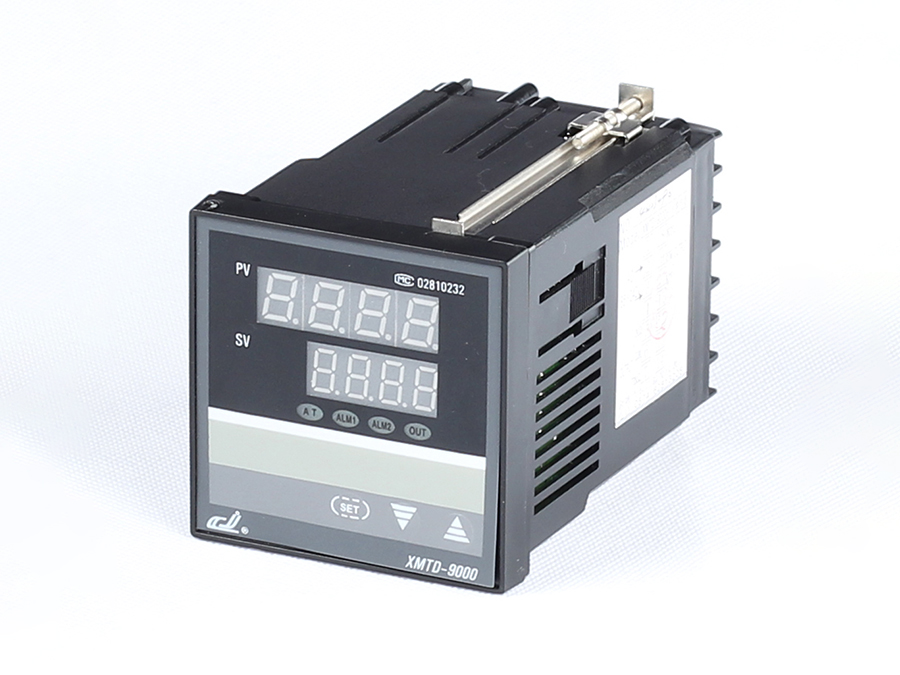

XMTD-9000 智能型雙排顯示時間繼電器，采用三鍵操作，計時單位可選擇，具有計時準確，功耗低，穩定性可靠等優點，可廣泛用于冶金、電子、機械、紡織、塑料制冷、醫療、電爐烘箱、家用電器等需時間控制的場合。

二、主要技術參數

1. 計時精度：0.005 級

2. 繼電器輸出觸點容量：阻性負載220V /5A

3. 時間范圍: 0~9999 秒; 0~9999 分; 0~9999 時

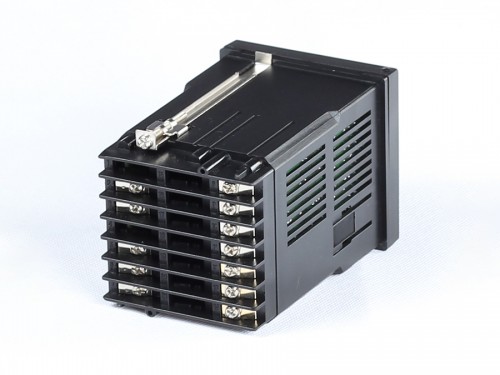

4. 外形及開孔尺寸：72×72×110 68×68

5. 工作電源：工作電源：AC 85～242V 50/60Hz

6. 工作環境：0~50℃，相對濕度≤85％RH，無腐蝕性及無強電磁輻射場合

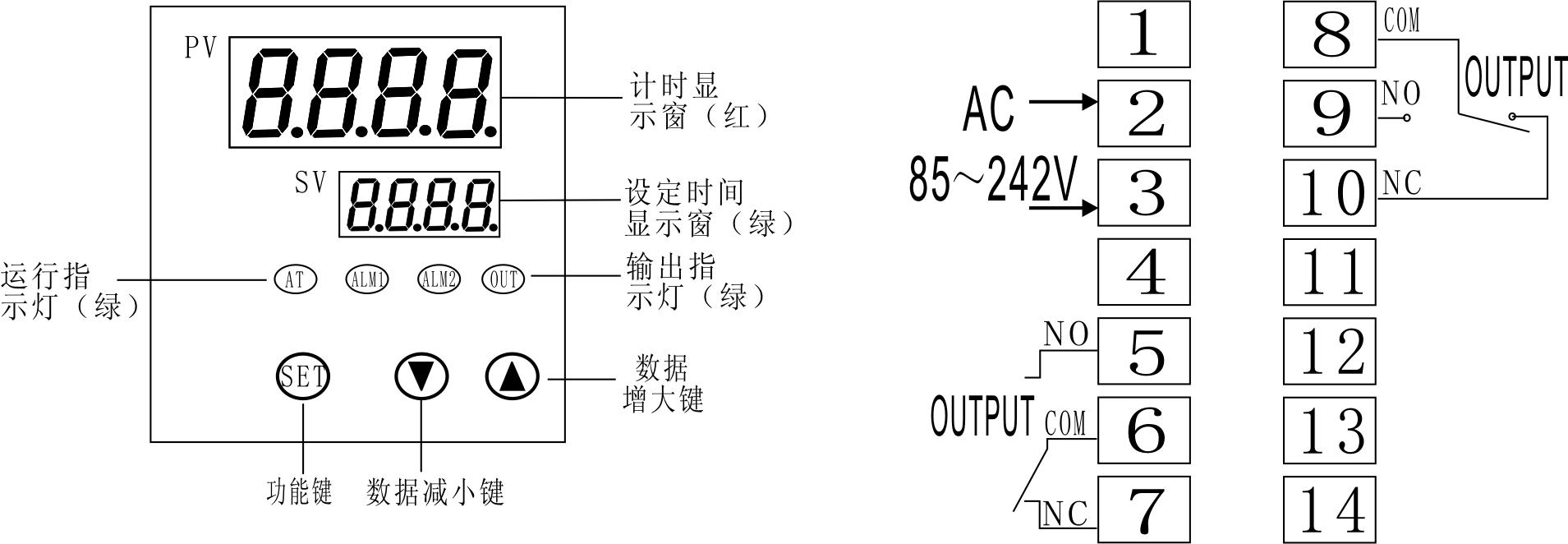

三、儀表面板布置

注：接線如有更改恕不另行通知，以儀表所附接線圖為準。

四、內部參數表

序號	提示符	名稱	說明	設定范圍
0		定時時間		0～9999
1		儀表工作方式	0：延時斷開；1：延時吸合	0
1		時間單位選擇	0.秒；1. 分；2. 時	0～2

五、儀表操作

修改參數值：請?jiān)谡ｏ@示方式下，按住SET 鍵1 秒，即可進入內部參數設置，參數代碼如（四、內部參數）根據需要設置不同的參數值(按▲鍵或▼鍵更改)。

例如我們選擇設定時間為10S，工作方式選擇延時吸合，則開機儀表計時顯示窗計時時間正 計時走，此時運行指示燈AT 閃爍，到達設定時間后儀表兩組繼電器同時輸出，AT 指示燈關閉。
