JYS48系列計數器
- 產品型號：JYS48系列
- 外觀尺寸：48（寬）*48（高）*130（深）mm
JYS計數器采用強抗干擾單片機控制，質量可靠，四位數碼管顯示，具有操作簡單，廣泛用于各種需要計數控制的場合。
一、性能指標：
計數范圍：0～9999000
輸入信號：繼電器、行程開關、微調開關、接近開關、光電開關、脈沖信號
計數速度：高速1000次/秒，低速30次/秒
繼電器輸出(無源)觸點容量： AC220V 5A(阻性負載)
開孔尺寸：48×48×130 外型尺寸：44×44
工作電源：AC85～242V 50/60Hz 功耗＜3W
使用環境：0～50℃，相對濕度≤85％，無腐蝕性及無強電磁輻射場合

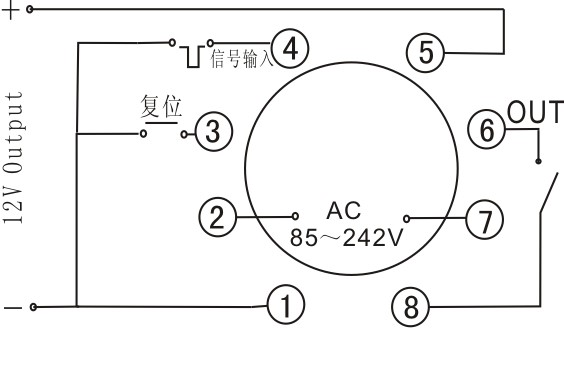

二、接線及說明：
1、電源端：②與⑦ AC 85～242V 50/60Hz
2、繼電器輸出端：⑥與⑧ 常開觸點
3、信號電源輸出端（選用）：①與⑤ DC12V
4、復位端：①與③ 當復位端短接時計數器計數歸零
5、信號輸入端：④ 輸入信號為高電平（+5V）
三、操作說明：
首先按照接線圖正確接線，將計數器設定到需要的數值后通電，有信號輸入時計數器開始計數。
注：左邊紅色的撥碼的數字代表10的次方。例如：當紅色撥碼為‘2’，另外四片撥碼的數值為‘3200’時，表示設定的實際數值為3200×102 。
當計數達到設定值后，繼電器輸出端子⑥與⑧導通，計數器停止計數。
在計數中途或計數達到設定值后短接復位端再斷開，計數器計數歸零，輸出端⑥與⑧斷開，當再有信號輸入時開始計數。
